Produktdetails:
|
| Schlüsselwörter: | Batterie BMS Board | Grundmaterial: | FR-4 |
|---|---|---|---|
| Kupferne Stärke: | 1/2OZ 1OZ 2OZ 3OZ | Brettstärke: | 2mm |
| Min.-Lochgröße: | 0.1mm | Min. Linienbreite: | 0.065mm |
| Min.Zeilenabstand: | 0.065mm | Oberflächenveredelung: | HASL |
| Produktname: | Batterie-Management-Systeme | Anwendung: | Batteriesätze |
| Verwendung: | Lithium-Akkupacks | Zahl von Schichten: | 1-2-4-6 Schichten |
| Kommunikation: | Nein | Größe: | 125*62*17MM |
| Gewicht: | 0.185KG | Verkauf von Einheiten: | Einzelnes Einzelteil |
| Einzelne Paketgröße : | 13X8X9 cm | Einzelne Bruttomasse: | 0,300 Kilogramm |
| Paket-Art: | Luftpolsterfolie und Karton | Marke: | PASSIONAL |
| Hervorheben: | Batterie BMS Board 21S 72V 70A,Brett 21S 72V des Lithiums BMS,Batterie BMS Board With Balance |
||
Batterie BMS Board Common Port des Lithium-21S 72V 70A mit Balance
Auswahl von BMS-Brett:
1. Bestimmen Sie Ihre Batterieart (ternary/NCM, Lithium iron/LFP, Lithium titanate/LTO) und bestimmen Sie die Anzahl von Schnüren und Ähnlichkeit zum Batteriesatz. Wählen Sie entsprechend der Anzahl von Reihe.

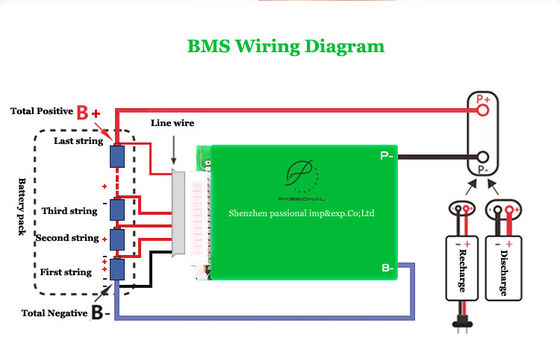

2. Bestimmen Sie, ob der Batteriesatz im gleichen Hafen oder in den verschiedenen Häfen aufgeladen und entladen wird. Der gleiche Hafen ist der gleiche Draht für die Aufladung und die Entladung, aber unterschiedliche Häfen einer für unabhängigen Stromkreis des Vorwurfs- und Entladungsgedankens.
3. Bestimmen Sie den gegenwärtigen Wert, der vom Schutzbrett gefordert wird: I=P/U. Das ist = Energie/Spannung gegenwärtig. Erinnern Sie sich, dieses ist nur ein Sollwert. Tatsächlich. Wir verwenden diesen Sollwert als Hinweis. In Betracht der Last ansteigend und Umwelt gerade beginnend, gibt es im Allgemeinen mehr Wahlen für Zweiradelektro-mobile mehr als zweimal der Sollwert. Dreirädrige Elektro-Mobile wählen mehr als 3mal dieser Sollwert. vier langsame Fahrzeuge der Räder haben im Allgemeinen ungefähr 3,5mal. Für Inverter und Energiespeicherprodukte ist 1,2mal genug. Oder beziehen Sie sich die auf Strombegrenzung des Elektro-Mobil-Prüfers. stellen Sie sicher. Der gegenwärtige Wert des Schildes muss als der SteuerstromGrenzwert größer sein.
Batterie BMS Board Parameter:
|
Über Gebührenschutz
|
Balancenspannung
|
||
|
Überbelastungsentdeckungsspannung
|
4.25±0.05V | Balancen-Entdeckungsspannung | 4.18V |
|
Überladen Sie Entdeckungsverzögerungszeit
|
1s | Balancenfreigabe-Entdeckungsspannung | 4.18V |
| Überbelastungsabfallspannung | 4.154±0.05V | Balance gegenwärtig | 30±5mA |
|
Über-Entladungs-Schutz
|
Überstrom-Schutz | ||
|
Über-Entladungsentdeckungsspannung
|
2.7±0.01V
|
Überstromschutzstrom | - |
| Über-Entladungsentdeckungs-Verzögerungszeit |
IMS
|
Überstromentdeckungs-Verzögerungszeit | 1s |
| Über-Entladungsabfallspannung |
3.0±0.1V
|
Freigabezustand
|
Gekürzte Last |
| Kurzer Zyklusschutz | Temp. Schutz | ||
| Entdeckungszustand | Heraus kurze Zyklen der Last | Gebührenschutz Temp. | -5-50°C |
| Entdeckungsverzögerungszeit | 300±30 | Entladungsschutz Temp. | -20-70°C |
| Freigabezustand | Schneiden Sie Last | Thermischer Sensor NTC | |
|
Selbst-Verbrauch
|
Arbeitstemp.
|
||
| Stromaufnahme im Normalbetrieb | <100ua> | Temperatur. Strecke | -40/80℃ |
| Schlaf gegenwärtig (Überentladung) | ≤20uA | ||
| Spezifikation | MOS Withstand Voltage | Modell | Size/mm | Weight/g |
| Allgemeiner Hafen NCM 21S72V30A mit Balance | 100V | 25A | 125*62*12 | 1800g |
| Allgemeiner Hafen NCM 21S72V35A mit Balance | 100V | 25A | 125*62*12 | 185g |
| Allgemeiner Hafen NCM 21S72V45A mit Balance | 100V | 25A | 125*62*17 |
190g
|
| Allgemeiner Hafen NCM 21S72V50A mit Balance |
100V
|
25A | 125*62*17 | 195g |
| Allgemeiner Hafen NCM 21S72V60A mit Balance | 100V | 25A | 125*62*17 | 200g |
| Allgemeiner Hafen NCM 21S72V70A mit Balance | 100V | 25A | 125*62*17 | 210g |
| Allgemeiner Hafen NCM 21S72V100A mit Balance | 100V | 25B | 176*68*17 | 380g |
| Allgemeiner Hafen NCM 21S72V120A mit Balance | 100V | 25B | 176*68*17 |
390g
|
| Allgemeiner Hafen NCM 21S72V140A mit Balance | 100V | 25B | 176*68*17 | 410g |
| Allgemeiner Hafen NCM 21S72V200A mit Balance | 100V | 25B | 176*68*17 | 430g |
Batterie BMS Board Factory Introduction:
Import u. Export Co., Ltd. Shenzhen-Paisheng spezialisiert sich auf die Produktion von verschiedenen Lithium-Ionen-Batterien 3.7V und 3.2V, von Ladegeräten, von Batterie BMS und von Batteriesätzen, von etc. Die Produkte sind in den digitalen Produkten, Laptop-Computer, elektrische und elektronische Produkte, lichttechnische Ausrüstung, Spielwaren, Haushaltsgeräte und Notausrüstung weitverbreitet. Wir haben mehr, als 10 Jahre Batterieherstellungserfahrung, wir Batterien und Batterien entsprechend Ihrem Entwurf und Anforderungen zusammenbauen können.
