Produktdetails:
|
| Grundmaterial: | FR-4 | Kupferne Stärke: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Brettstärke: | 2mm | Min.-Lochgröße: | 0.1mm |
| Min. Linienbreite: | 0.065mm | Min.Zeilenabstand: | 0.065mm |
| Oberflächenveredelung: | HASL | Produktname: | Batterie-Management-Systeme |
| Anwendung: | Batteriesätze | Verwendung: | Lithium-Akkupacks |
| Zahl von Schichten: | 3 Schichten | Kommunikation: | Nein |

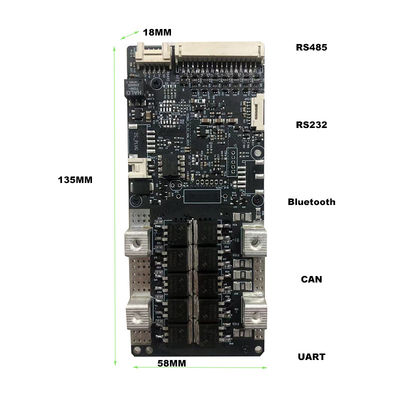

| Größe: | 135MM*58MM*18MM | Gewicht: | 0.185KG |
| Funktion: | Balance-Funktion | Farbe: | Silber |
| Material: | Alumimum | Verkauf von Einheiten: | Einzelnes Einzelteil |
| Einzelne Paketgröße : | 13X8X9 cm | Einzelne Bruttomasse: | 0,300 Kilogramm |
| Paket-Art: | Luftpolsterfolie und Karton | ||
| Hervorheben: | Satz BMS der Batterie-20S,Satz BMS RS485 der Batterie-3S,72V 20S BMS 200A |
||
Batterie-Satz BMS RS485 RS232 72V 20S BMS 200A der Batterie-BMS Board 3S-20S
Wie man das rechte BMS-Brett wählt?
1. bestimmen Sie Ihre Batterieart (ternary/NCM, Lithium iron/LFP, Lithium titanate/LTO) und bestimmen Sie
Die Anzahl von Schnüren und Ähnlichkeiten des Batteriesatzes. Wählen Sie entsprechend der Anzahl von Verkettungern.
2. bestimmen Sie, ob der Batteriesatz im gleichen Hafen oder in den verschiedenen Häfen aufgeladen und entladen wird. Die Aufladung und die Entladung des gleichen Hafens ist die gleiche Linie, aber ein unterschiedlicher Hafen ist eine unabhängige Aufladungsund Feuerlöschleitung.
3. bestimmen Sie den gegenwärtigen Wert, der vom Schutzbrett gefordert wird: I=P/U., das heißt, gegenwärtig = Energie/Spannung. Erinnern Sie daran sich, dass dieses nur ein Sollwert ist. Tatsächlich. Wir verwenden diesen Sollwert als Hinweis. Die Last berücksichtigend, ansteigend und Umwelt gerade, beginnend, wählen im Allgemeinen Zweiradelektro-mobile mehr als 2mal der Sollwert. Dreirädrige Elektro-Mobile wählen mehr als 3mal dieser Sollwert. Langsame vierradangetriebenfahrzeuge haben im Allgemeinen ungefähr 3,5mal. Für Inverter und Energiespeicherprodukte ist 1,2mal genug. Oder beziehen Sie sich die auf Strombegrenzung des Elektro-Mobil-Prüfers. stellen Sie sicher. Der gegenwärtige Wert der Schutzplatte muss als der SteuerstromGrenzwert größer sein.
Smart BMS Battery Parameter:
|
|
Inhalt
|
Spezifikation
|
Einheit
|
Anmerkung
|
|
Entladung
|
Ununterbrochener Entladestrom
|
80
|
|
|
|
Plusentladestrom
|
240±20
|
|
|
|
|
Gebühr
|
Gebührenabkürzungsspannung |
54,6
|
V
|
|
|
Maximaler Gebührenstrom
|
30 (MAX)
|
|
|
|
|
Über Gebührenschutz
|
Überbelastungsentdeckungsspannung
|
4.25±0.05
|
V
|
|
|
Überladen Sie Entdeckungsverzögerungszeit
|
600±300
|
Mitgliedstaat
|
|
|
|
Überbelastungsabfallspannung
|
4.15±0.05
|
V
|
|
|
|
Balance Portection
|
Balancen-Entdeckungsspannung
|
4,18
|
V
|
|
|
Balancenfreigabe-Entdeckungsspannung
|
4,18
|
V
|
|
|
|
Balance gegenwärtig
|
35±5
|
MA
|
|
|
|
Overdischarge Portection
|
Overdischarge-Entdeckungsspannung
|
2.7±0.05
|
V
|
|
|
Overdischarge-Entdeckungs-Verzögerungszeit
|
600±300
|
Mitgliedstaat
|
|
|
|
Overdischarge-Abfallspannung
|
3.0±0.05
|
V
|
|
|
|
Überstrom Portection
|
Überstromentdeckungsspannung
|
100
|
Millivolt
|
|
|
Überstromschutzstrom
|
135±20
|
|
|
|
|
Überstromentdeckungs-Verzögerungszeit
|
600±300
|
Mitgliedstaat
|
kann gemäß Ihres Antrags einstellen
|
|
|
Freigabezustand
|
Gekürzte Last
|
|
|
|
|
Kurzer Schutz
|
Entdeckungszustand
|
Heraus kurze Zyklen der Last
|
|
|
|
Entdeckungsverzögerungszeit
|
300±100
|
wir
|
|
|
|
Freigabezustand
|
Schneiden Sie Last
|
|
|
|
|
Temp. Schutz
|
Über Gebührenschutz Temp.
|
-20~50
|
℃
|
kann gemäß Ihres Antrags einstellen
|
|
Über Disharge-Schutz Temp.
|
-20~70
|
|
|
|
|
Innenwiderstand
|
Hauptschleife Widerstand elektrifizieren
|
≤10
|
mΩ
|
|
|
Stromaufnahme
|
Strom verbrauchen im Normalbetrieb
|
≤100
|
MA
|
|
|
|
Schlafstrom (über Entladung)
|
≤20
|
MA
|
|
|
Arbeitstemp.
|
Temp. Strecke
|
-20/80
|
℃
|
|
